ЛЮКИ И ДОЖДЕПРИЕМНИКИ СЕРИИ «ЗИМ»
(новые модели и технологии производства)
Актуальность проблемы. Известно, что в настоящее время в Украине и СНГ существует высокая аварийность применяемых на практике люков и дождеприемников.
Главной причиной этого явления то, что при производстве люков и дождеприемников в Украине и СНГ применяются в основном технологии и модели ГОСТ 3634–89, однако технологии и модели 1989 года больше не в состоянии обеспечивать существенно возросшие нагрузки на люки и дождеприемники.
Косметический ремонт моделей не дает практического результата, поэтому необходимо полностью изменить как модели, так и технологию производства. В частности, очевидно, что необходимо отказаться от серого чугуна как конструктивного материала так как предел прочности при производстве люков и дождеприемников составляет около 15 тонн а реальный уровень это 5-7 тонн. Именно поэтому еще ГОСТ 3634-89 предписывал изготовление крышек магистральных люков (25 тонн по ГОСТ 3634-89) из высокопрочного ВЧ а не серого чугуна СЧ.
Ввозимые из-за рубежа люки и дождеприемники или стоят очень дорого или при невысокой цене отличаются лишь привлекательным внешним видом, но являются совершенно непригодными для применения в Украине, так как являются еще более аварийными, чем наши «морально устаревшие люки и дождеприемники». На Западе совершенно другие СНИПы и места установки. Именно поэтому часто поставляются люки с опорной поверхностью менее 800 мм тогда как для наших колодцев этот предел должен быть не менее 830-870.
Таким образом, разработка новых моделей люков и дождеприемников и технологий их производства является актуальной необходимостью.
Люки и дождеприемники серии «ЗИМ». Нашим заводом при технической поддержке КП «Киевавтодор», ИЭС им. Э. О. Патона НАН Украины и Кафедры литья НТТУ КПИ разработана новая серия люков «ЗИМ» устраняющая этот пробел и позволяющая производить безопасные современные люки для условий применения в Украине и СНГ
Главными реальными рисками, провоцирующими аварии при применении люков и дождеприемников на дорогах Украины являются:
1. Риск разрушения люка или дождеприемника при наезде на них автотранспорта.
2. Риск выбивания крышки (решетки) из корпуса проезжающим автотранспортом.
3. Риск хищения крышки.
4. Риск выбивания корпуса из покрытия или провал корпуса в колодец.
5. Риск стука крышки о корпус при наезде автотранспорта.
Общее описание. Главными параметрами люков и дождеприемников люков серии «ЗИМ» устраняющими эти риски являются (рис.1):
1 – Прочность, 2 – Невыбиваемость 3 – Бесшумность, 4 – Безопасность, 5 – Антивандальность.

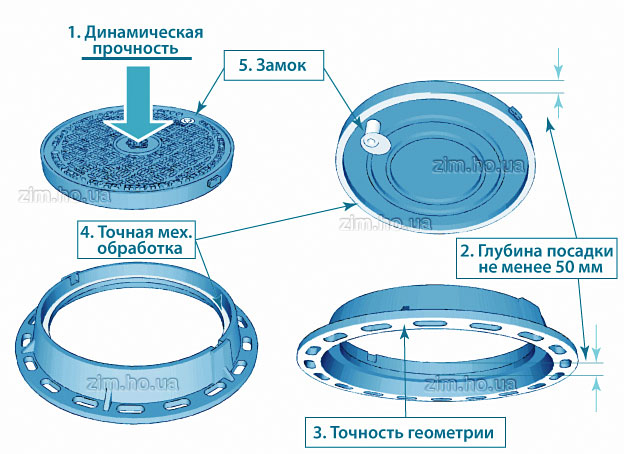

Рис.1. Главные свойства люков
1. Прочность обеспечивается применением лучших современных материалов (высокопрочного чугуна ВЧ-50 и ковкого чугуна КЧ) а также современных технологий литья. При этом достигается не только достаточная статическая прочность, но и устойчивость к высоким динамическим нагрузкам – высокая ударная вязкость.
2. Невыбиваемость крышки из корпуса обеспечивается применением глубокой установки крышки (решетки) в корпус, шарниров, замков.
3. Точность геометрии обеспечивается строгим выполнением действующих в Украине СНИПов и ГОСТов, что гарантирует надежную установку люков и дождеприемников на эксплуатируемые в Украине железобетонные конструкции подземных инженерных сооружений (корпус люка согласно ГОСТ должен свободно размещаться на плите перекрытия без нависания опорной поверхности над краем отверстия в плите).
4. Бесшумность достигается самым лучим простым и современным способом- точной механической обработкой посадочных мест крышей и корпусов.
5. Антивандальность достигается установкой замков, шарниров, маркировкой
крышки и корпуса.
В настоящее время выпускается две серии люков ЗИМ:
ST-стандарт, соответствующих всем нормам ДСТУ и
НDL – «для высоких динамических нагрузок» (люки серии HDL обладают высокой ударной вязкостью и устанавливаются в ответственных местах с высокой вероятностью высоких динамических нагрузок – нагруженных магистралях, аэропортах).
|
